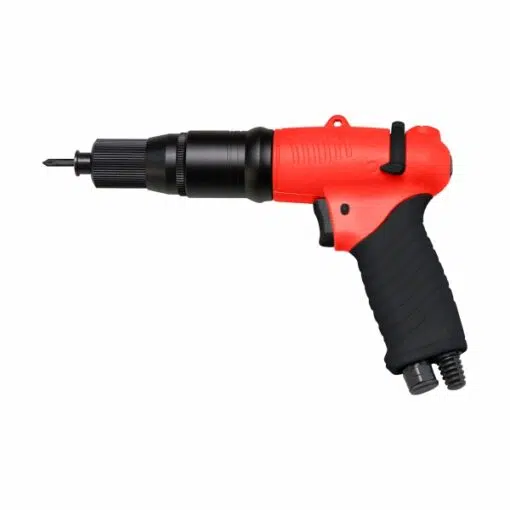

ZB46CCQ 에어 스크루드라이버 / 권총형
- 토크 픽스 시스템
- 넓은 토크 범위 및 낮은 진동
- 특허받은 클러치 메커니즘
- 특허받은 고출력 모터
- 전진 및 후진을 위한 한 손 조작
모터 비교
특허받은 모터
전통적인 모터
토크 개략도
특허받은 토크 제어 시스템
전통적인 토크 제어 시스템
사양:
- 자유 속도: 2200rpm.
- 순중량 : 640 g
- 올: 190mm
- 직경: 35mm
- 높이: 190mm
- 기압: 6kg/cm3
- 최소 공기 호스 구멍: 5mm
- 공기 소비량: 0.28m3/ 분
- 토크 범위: 3-20Kgf-cm
- 표준편차: ±3%
- 체결 용량/나사 직경: M2.2-M4.5
- 체결 능력/태핑 나사 직경: M1.7-M3.5
| 모델 | 무료 속도 RPM | 무게 g | 올 mm | 주간 mm | 높은 mm | 비행기 압력 kg/cmXNUMX | 최소 공기 호스 보어 mm | 비행기 소비 m³ / 분 | 토크 범위 kgf-cm | 스탠다드 탈선 % | 체결 용량 | |
| 머신 스크류 직경 | 도청 나사 직경 | |||||||||||
| ZB46CCQ | 2200 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 3-20 | ± 3 | M2.2-M4.5 | M1.7-M3.5 |
| ZB49CCQ | 1800 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 3-25 | ± 3 | M2.2-M4.7 | M1.7-M3.8 |
| ZB52CCQ | 1000 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 5-35 | ± 3 | M2.8-M5.2 | M2.2-M4.2 |
| ZB58CCQ | 550 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 10-50 | ± 3 | M3.6-M6.0 | M2.8-M4.7 |
| ZB59CCQ | 1700 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 7-50 | ± 3 | M2.9-M6.0 | M2.6-M4.9 |
| ZB61CCQ | 1400 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 10-60 | ± 3 | M3.6-M6.2 | M2.8-M5.1 |
| ZB66CCQ | 1000 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 12-75 | ± 3 | M3.8-M6.6 | M3.0-M5.6 |
| ZB71CCQ | 550 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 30-110 | ± 3 | M5.0-M7.3 | M4.0-M6.2 |
| ZB76CCQ | 300 | 1100 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 30-180 | ± 3 | M5.0-M9.3 | M4.0-M7.2 |
| ZB79CCQ | 250 | 1250 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 50-280 | ± 3 | M6.0-M11.0 | M4.9-M8.7 |
