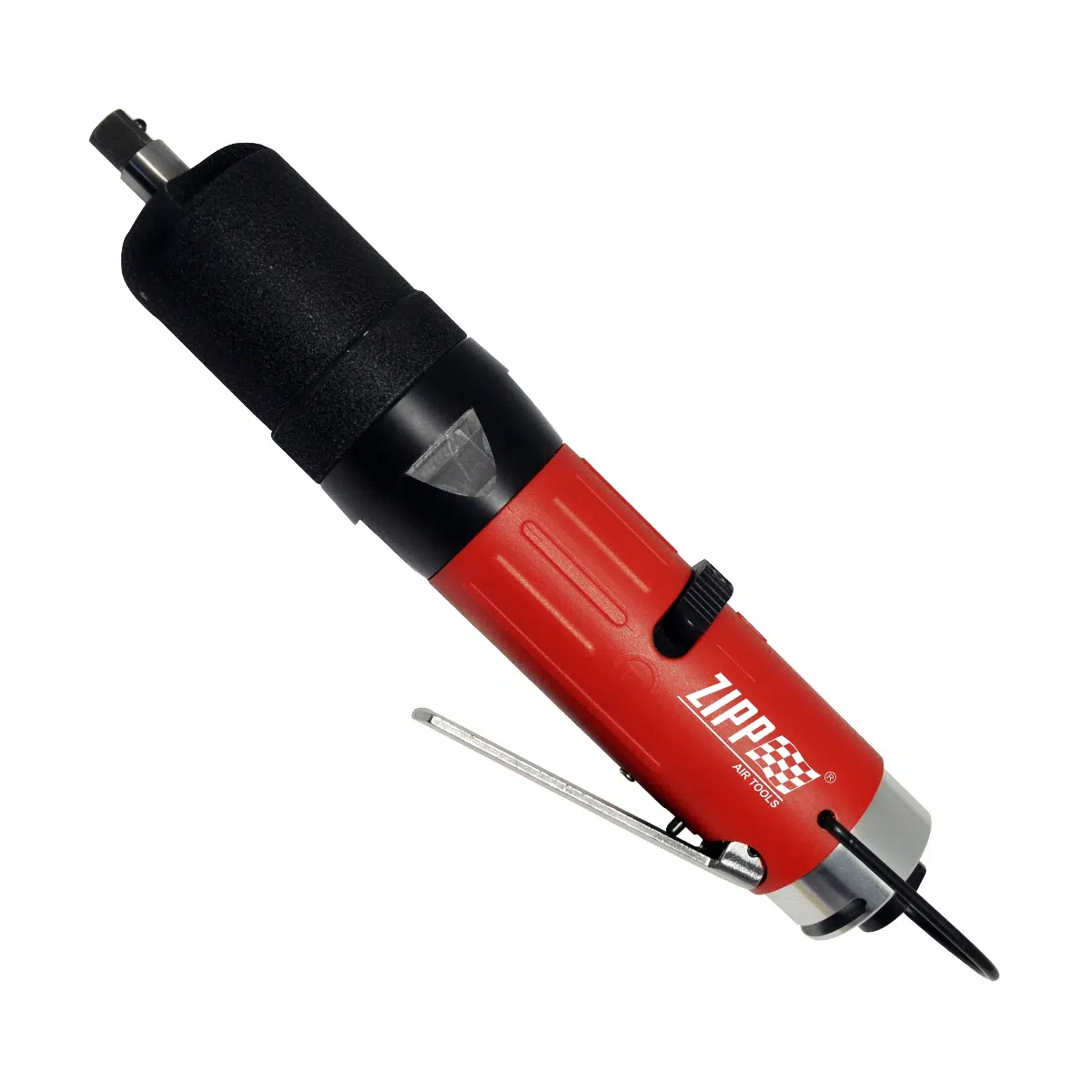

SN063 인라인 펄스 렌치 - 인라인, 비차단형

SN063 펄스 렌치 - 인라인, 비차단형

The SN063 펄스 렌치 - 인라인 타입 산업용 조립 애플리케이션에 일관된 토크와 최적의 성능을 제공하도록 설계된 고정밀 고정 도구입니다. 인라인 구성은 인체공학적 핸들링과 향상된 정확도를 제공하여 정밀도가 중요한 반복적인 고정 작업에 이상적입니다. 고급 펄스 기술을 갖춘 이 렌치는 반작용력을 최소화하고 작업자의 피로를 줄이며 뛰어난 조인트 무결성을 보장하여 항공우주, 자동차 및 전자 제조 산업에 신뢰할 수 있는 선택이 됩니다.

주요 특징

1. 펄스 기술
   • 부드럽고 제어된 토크 적용을 제공하여 반작용력을 줄여줍니다.
   • 과도한 토크 없이 관절의 완전성을 유지하는 데 이상적입니다.
2. 인라인 디자인
   • 직선형 구성으로 작업 중 정렬이 쉽습니다.
   • 좁은 공간에서도 기동성을 높이기 위해 소형이고 가볍습니다.
3. 일관된 토크 출력
   • 중요한 고정 작업에 정확하고 반복 가능한 토크를 제공합니다.
   • 반복 사용 후에도 재작업이나 교정이 필요 없습니다.
4. 인체공학적 핸들링
   • 진동과 소음을 줄여 작업자의 편의성을 고려하여 설계되었습니다.
   • 장시간 근무 중에도 피로 없는 작동을 보장합니다.
5. 내구성 건설
   • 혹독한 산업적 사용에도 견딜 수 있는 고품질 소재로 제작되었습니다.
   • 생산성 향상을 위한 유지 관리가 간편한 디자인.

어플리케이션

• 항공우주 조립
  • 정밀한 토크가 필요한 섬세한 부품을 조립하는 데 적합합니다.
  • 민감한 부분을 손상시키지 않고 중요한 부위에 안전하게 고정합니다.
• 자동차 제조
  • 엔진 부품과 섀시에 볼트와 나사를 고정하는 데 이상적입니다.
  • 일관된 결과를 제공하는 고속 생산 라인을 지원합니다.
• 전자 산업
  • 회로 기판, 케이스, 기타 소형 부품 조립에 적합합니다.
  • 과도한 조임을 방지하기 위해 정확한 토크 제어를 제공합니다.
• 일반 산업 조립
  • 볼트와 나사를 반복적으로 고정해야 하는 작업에 적합합니다.
  • 다양한 적용 분야에서 균일한 클램핑력을 보장합니다.

장점

• 정밀 체결: 중요한 관절에 정확한 토크 전달을 보장합니다.
• 낮은 반력: 펄스 메커니즘은 사용자의 손과 손목의 부담을 최소화합니다.
• 컴팩트한 인라인 디자인: 유선형 모양으로 좁은 공간에서도 접근성이 향상되었습니다.
• 소음 및 진동 감소: 운전자의 편안함과 안전성이 향상됩니다.
• 오래 지속되는 성능: 내구성 있는 구조로 잦은 사용 환경에서도 오랫동안 사용할 수 있습니다.

왜 SN063 펄스 렌치 - 인라인 타입을 선택해야 합니까?

The SN063 펄스 렌치 - 인라인 타입 고정 애플리케이션에서 정밀성, 속도 및 신뢰성을 필요로 하는 전문가를 위한 신뢰할 수 있는 솔루션입니다. 고급 펄스 기술, 인체공학적 디자인 및 일관된 토크 출력으로 효율성과 조인트 무결성을 우선시하는 산업에 필수적인 도구입니다. 고속 생산 라인이든 정밀 조립 환경이든 SN063은 타의 추종을 불허하는 성능과 사용 편의성을 제공합니다.

• X자 형태의 밀봉으로 반복성과 내구성이 향상되었습니다.
• 트윈 드라이브 롤러 블레이드는 소음과 진동을 줄이고 충격 효율을 향상시킵니다.
• 1피스 디자인의 프런트 엔드 플레이트와 실린더는 모터 효율을 향상시킵니다.
• 더블 챔버 에어 모터
  가장 작은 치수에 가장 높은 출력과 가속도를 제공하는 9개의 베인 모터 설계는 짧은 시간 내에 설정 토크와 가장 높은 토크에 도달합니다. 필요한 토크는 효율적으로 생산적일 수 있습니다.
• 오른손잡이 또는 왼손잡이 작업자를 위한 한 손 ​​역방향 작동.
• 저소음 배기, 360º 조절 가능.
• 손쉬운 토크 조정
  필요한 토크는 하우징을 통해 조정 나사를 돌려 쉽게 조정할 수 있습니다.

사양:

• 육각 드라이브: 3/8″ SD
• 볼트 용량 : M8 ~ M10
• 하드 조인트에서 측정
  최소 오일 압력 / 0.4 MPa: 20(14.8) Nm(Lb-ft)
  최소 오일 압력 / 0.5 MPa: 23(17) Nm(Lb-ft)
  최소 오일 압력 / 0.6 MPa: 26(19.2) Nm(Lb-ft)
  최대 오일 압력 / 0.4 MPa: 28(20.7) Nm(Lb-ft)
  최대 오일 압력 / 0.5 MPa: 31(22.9) Nm(Lb-ft)
  최대 오일 압력 / 0.6 MPa: 34(25.1) Nm(Lb-ft)

• 자유 속도 : 6000 rpm
• 에어컨: 0.4m³/ 분
• 소음 수준: 85dB(A)
• 순 중량 : 0.88 kg
• 공기 흡입구 크기: NPT 1/4″

• 추천 게이지 공기압 : 60 ~ 90psi (4kg/cm² ~ 6kg/cm²) (0.4Mpa ~ 0.6Mpa)
• 에어호스 사이즈 : 10mm x 6.5mm (043 ~ 063 모델용), (073 ~ 084 모델용)
• 위 DATA는 모두 4kg/cm² ~ 6kg/cm² 게이지 공기압에서 측정되었습니다.
