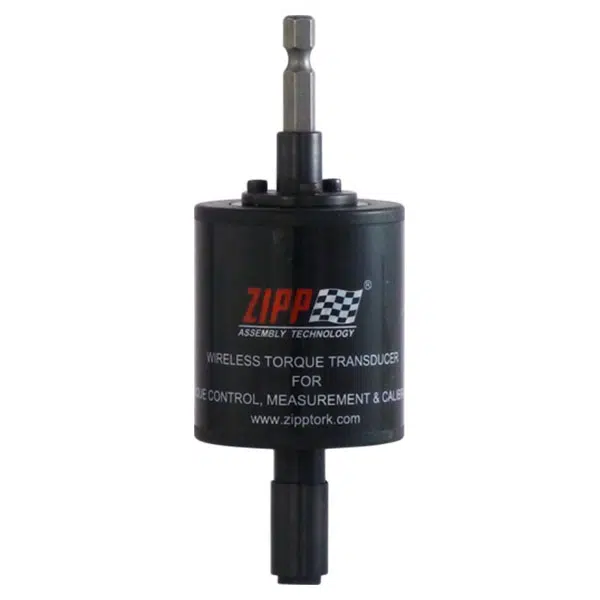

TTEB 시리즈 무선 회전 토크 센서 - 비트 홀더 출력

TTEB 시리즈 무선 회전 토크 센서 - 클러치, 기어 또는 수동형 스크루 드라이버 도구용 비트 홀더 출력

비트 홀더 출력 기능이 있는 TTEB 시리즈 무선 회전 토크 센서는 비트 홀더 인터페이스가 필요한 어플리케이션에서 정밀한 토크 측정을 위한 고급 도구입니다. 이 센서는 전자 조립, 자동차 제조, 산업 유지보수 등 정확성, 신뢰성, 그리고 데이터 수집의 용이성이 중요한 산업 분야에 이상적입니다. TTEB 시리즈는 무선 데이터 전송 기능을 갖추고 있어 실시간 피드백을 제공하고 운영 효율성을 향상시킵니다.

주요 기능 및 이점

• 비트 홀더 출력을 통한 정밀 토크 측정: TTEB 시리즈는 비트 홀더를 사용하는 공구의 정확한 토크 측정을 위해 특별히 설계되었습니다. 이러한 정밀성은 패스너가 지정된 토크로 정확하게 조여지도록 보장하며, 이는 특히 전자 제품 및 정밀 기계와 같은 민감한 분야에서 조립품의 무결성을 유지하는 데 매우 중요합니다.
• 무선 데이터 전송: TTEB 시리즈는 무선 기술을 통해 PC, 노트북, 모니터링 시스템 등 호환 장치로 토크 데이터를 실시간으로 전송할 수 있습니다. 이를 통해 물리적 연결이 필요 없어지고 작업 공간에서 유연성과 이동성이 향상되며, 더욱 효율적인 데이터 수집 및 분석이 가능해집니다.
• 비트 홀더 인터페이스: TTEB 시리즈 트랜스듀서는 비트 홀더 출력 단자를 갖추고 있어 다양한 비트 유형과 호환되며 여러 작업에 다용도로 활용할 수 있습니다. 이 인터페이스는 특히 공구 교체가 빠른 환경에서 유용하며, 다양한 종류의 체결 부품 간의 원활한 전환을 가능하게 합니다.
• 높은 정확성과 신뢰성: TTEB 시리즈 트랜스듀서는 고정밀 토크 측정을 위해 설계되어 일관되고 신뢰할 수 있는 결과를 보장합니다. 이러한 정확도는 사소한 편차라도 제품 결함이나 안전 저하로 이어질 수 있는 애플리케이션에 매우 중요합니다.
• 내구성과 컴팩트한 디자인: 산업용 소재로 제작된 TTEB 시리즈 트랜스듀서는 까다로운 환경에서 매일 사용하는 데 견딜 수 있도록 설계되었습니다. 컴팩트하고 내구성 있는 구조로 혹독한 조건에서도 장기적인 신뢰성을 보장하므로 대량 생산 라인과 현장 작업에 이상적인 선택입니다.
• 사용자 친화적인 작동 및 통합: TTEB 시리즈는 간편한 설치 및 작동을 위해 설계되었습니다. 직관적인 무선 인터페이스는 토크 데이터 모니터링 및 기록을 간소화하며, 컴팩트한 디자인으로 기존 공구 및 시스템과 완벽하게 통합됩니다.
• 다재다능한 응용 프로그램: TTEB 시리즈는 전자 제품 조립, 자동차 생산, 일반 산업 유지보수 등 광범위한 산업 및 제조 분야에 적합합니다. 비트 홀더와의 호환성 덕분에 다양한 비트 유형에 걸쳐 정밀한 토크 제어가 필요한 작업에 특히 유용합니다.

어플리케이션

TTEB 시리즈 무선 회전 토크 센서는 다음과 같은 응용 분야에 이상적입니다.

• 전자 조립: 이 도구는 전자 부품 조립 중 정밀한 토크 측정을 제공하여 섬세한 부품이 손상 없이 단단히 고정되도록 합니다.
• 자동차 제조: 자동차 부품 조립 시 정확한 토크 적용을 보장하여 차량의 안전과 신뢰성에 기여합니다.
• 산업 유지 관리: 유지관리 및 수리 작업에서 패스너가 올바른 사양에 따라 조여졌는지 확인하는 데 사용되어 기계 및 장비의 수명을 연장하는 데 도움이 됩니다.
• 정밀 공학: 정확성이 가장 중요한 정밀 기기 및 기계 조립 등 세심한 토크 제어가 필요한 작업을 지원합니다.

왜 TTEB 시리즈 무선 회전 토크 센서를 선택해야 할까요?

TTEB 시리즈 무선 회전 토크 센서는 비트 홀더 인터페이스를 통해 정확한 토크 측정이 필요한 전문가에게 탁월한 정밀도, 다용성 및 편의성을 제공합니다. 무선 기능은 실시간 데이터 전송을 가능하게 하고 번거로운 케이블 연결을 없애 작업 효율성을 향상시킵니다. 내구성이 뛰어난 설계로 장기간 안정적인 성능을 보장하므로 전자 제품 조립부터 자동차 제조에 이르기까지 다양한 산업 분야에서 필수적인 도구입니다. 생산 현장이든 유지 보수 작업이든, TTEB 시리즈는 최적의 결과를 달성하는 데 필요한 정밀도와 사용 편의성을 제공합니다.

• 동적 볼팅을 위한 충격 또는 오일 펄스 토크 도구에 적용 가능한 유일한 무선 회전 토크 센서입니다.
• 이 제품은 격렬한 충격 하에서 동적인 볼팅 토크 제어를 위한 독특한 특허받은 진동 방지 메커니즘으로 설계되었습니다.
• 표준 포장: 토크 변환기, 충전 케이블 및 자석 스위치.
• 옵션 액세서리
  1. 안드로이드 기기나 윈도우 PC/노트북용 동글.
  2. 트랜스듀서 보호 커버.

충전기	C형 5V / 1A
입출력(1)	USB 타입 C *1
IO(2) 무선	RF 2.4G 최대 20M
제로 잔액	<±0.5% FSD/°C
정적 정확도	±1% FSD
온도	-10 ° C ~ 60 ° C
습기	10 ~ 75 % 비 응축
충전 시간	5% ~ 100%, 2시간
옵션 동글: P/N: Android용 DG-CP P/N: 창용 DG-WIN	옵션 변환기 보호 커버: 부품 번호: 100/20/50Nm용 TPC-100 부품 번호: 250/180Nm용 TPC-250 부품 번호: 500/500Nm용 TPC-750 부품 번호: 2000/1000/1500Nm용 TPC-2000

소프트웨어 및 기능

• 적용하기 :
  오일 펄스 렌치, 임팩트 렌치, 기어 렌치, 토크 렌치, 클러치 타입, 토크 도구, 클릭 렌치.
• 측정: 토크, 각운동 및 펄스 카운트.
• RF 작동 주파수: 60개 채널을 TCA/TCB와 페어링할 수 있습니다.
• 기능 확인: 이 기능을 활성화하면 전력 요금, 신호 품질, 토크, 각도 및 기타 매개변수의 상태가 자동으로 확인됩니다.
• 스위치: 자석을 이용해 전원을 켭니다.
• LED 라이트 :
  블루 / 오렌지 트윈 컬러 :
  오랜지 오래~저전력, 파란색 오래~RF 통신 중, 파란색 반짝임~컨트롤러와 페어링, 주황색
  반짝반짝~비정상.
  레드/그린 트윈 컬러: 레드~충전 중, 그린~완전 충전.

최소 시스템 요구 사항 :

운영체제	Windows 10 이상	Android 7.0 이상
최소 CPU	코어 i3	쿼드 코어
최소 시스템 메모리(RAM)	4G	3G
최소 여유 저장 공간:	32GB	32GB

보증 기간:

• 토크 컨트롤러 – 구매일로부터 12개월.
  제조업체는 재료 또는 제조상의 결함으로 인한 결함으로 인해 제품을 수리 또는 교체합니다. 본 보증은 씰 라벨의 파손 또는 분실, 오용, 개조, 부주의, 남용 또는 정상적인 마모로 인한 부품 고장에는 적용되지 않습니다.
• 변환기 –
  TTE(H) 시리즈: 구입일로부터 12개월 또는 200,000회.
  TTA(H) 및 TTEB 시리즈: 구입일로부터 12개월 또는 500,000회.
  배터리: 구매일로부터 3개월.
  신호 수집 보드: 구매일로부터 12개월.
  제조업체는 재료 또는 제조상의 결함으로 인한 제품 결함에 대해 수리 또는 교체를 제공합니다. 본 보증은 과도한 토크, 임팩트 공구 또는 무선 공구에 TTA(H) 시리즈 사용, 씰 라벨 파손/분실, 오용으로 인한 부품 고장에는 적용되지 않습니다.
  개조, 부주의, 남용 또는 정상적인 마모.
• 동글 – 구매일로부터 12개월.

이 시리즈의 변환기는 동등한 볼트나 너트에 맞게 특정 크기의 육각형 구멍이 있는 맞춤 제작이 가능합니다.

항목
놈	50 ~ 3000Nm	5 ~ 20Nm
출력	DC 3.7V / 650mAh	DC 3.7V / 650mAh
측정 범위	10% 티놈~100% 티놈	10% 티놈~100% 티놈
토크 분해능(Nm)	0.1% 트놈	0.1% 트놈
정확도(CW)	±1%	±1%
정확도(CCW)	± 2의 %	± 2의 %
정적 측정 각도 범위	0 ° ~ 360 °	0 ° ~ 360 °
각도 분해능(도)	0.5 °	0.5 °
최대 토크(Nm)	100% 트놈	100% 트놈
무선 통신	RF 2.4GHz
케이블	USB 타입 C
충전기	USB (5V/1A)
작동 온도 (° C)	0 ° C ~ 50 ° C
보관 온도 (° C)	-10 ° C ~ 60 ° C
